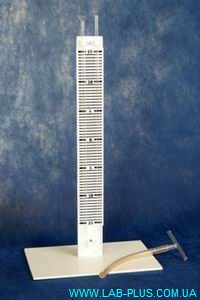

Манометр открытый демонстрационный
увеличить...

Манометр открытый демонстрационный

(27 голосов)


Внутренний код (артикул): f03119


1. Назначение пособия

Манометр открытый демонстрационный (МО-С) предназначается для измерения давления до 0,004 Мпа, а также изменения давлений при различных демонстрационных опытах.

2. Устройство прибора

Прибор представляет собой дугообразную стеклянную трубку высотой приблизительно 37 см, укрепленную на стойке с пяти миллиметровыми делениями, обозначенными в середине 0, вниз и вверх от нуля - цифрами 5, 10 и 15 через 5 мм.
Диаметр канала трубки 3-5 мм. Сзади стойки, в верхней ее части, закреплен при помощи пластикового держателя тройник. К прибору прилагается резиновая трубка длинной 280 мм.
Тройник соединяется с манометром при помощи резиновой трубки, что позволяет во время работы приводить жидкости в обоих коленах манометра к одному уровню, не отключая от установки другие приборы. Для этого достаточно вывернуть винт и соединить манометр с атмосферой.

3. Комплект поставки

В комплект прибора входят:
1. манометр в сборе - 1 шт.
2. тройник с винтом - 1 шт.
3. трубка резиновая длинной 280 мм - 1 шт.
4. коробка - 1 шт.
5. инструкция по эксплуатации - 1 экз.

4. Порядок работы с прибором

В Н И М А Н И Е!
Прежде чем начать пользоваться прибором, необходимо внимательно ознакомиться с его устройством, правилами эксплуатации и ухода, содержащимися в настоящей инструкции по эксплуатации.

Опыты с манометром

1. Выяснение принципа действия открытого манометра и принципа измерения давлений величиной столба жидкости.
2. Измерение давления внутри жидкости с глубиной погружения демонстрируется при помощи манометра, наполненного спиртом или подкрашенной водой. К манометру присоединяют прибор для демонстрации давления внутри жидкости или небольшую воронку, затянутую резиновой пленкой. Прибор или воронку постепенно погружают в сосуд с водой на глубину приблизительно до 20 см.
3. Независимость давления в данном слое жидкости от расположения мембраны, воспринимающей давление, показывается теми же приборами, что и в предыдущем опыте.
4. Явление теплового расширения воздуха (или какого-либо газа) можно показать при помощи небольшой тонкостенной колбы, плотно закрытой резиновой пробкой с трубкой и присоединенной к манометру.
5. Постоянство температуры плавления и кипения демонстрируется при помощи манометра, соединенного с приемником тепла, изготовленным, например, из ружейного патрона, закрытого резиновой пробкой и пропущенной через нее стеклянной трубкой.
6. Нагревание трением можно показать установкой для предыдущего опыта.
7. Нагревание инфракрасными лучами проводится с установкой, описанной в опыте пункт 4
8. Выделение тепла при отвердевании переохлажденного гипосульфита и охлаждение при испарении эфира или другой жидкости демонстрируется аналогично опыту пункт 4
9. Диффузия легкого и тяжелого газов через пористую перегородку показывается при помощи хорошо закрытого пористого сосуда из необожженной глины, соединенного с манометром. Пористый сосуд при этом помещается в легкий газ (водород) или тяжелый газ (углекислый). Если имеются два одинаковых манометра, то с ними можно показать и другие опыты, например:
10. различное тепловое излучение черной или белой поверхности у металлического куба, наполненного горячей водой.
11. Неодинаковое поглощение тепловых лучей разными теплоприемниками: колбой с чистой поверхностью и такой же колбой, покрытой слоем сажи
